16噸單梁起重機技術參數16噸單梁行車外形尺寸圖

時間：2021-10-05 來源：行車廠家 瀏覽次數：2495

16噸單梁起重機技術參數表，16噸單梁行車外形尺寸圖。LDA型16噸行車結構圖外形結構圖。16噸單梁起重機參數包含起重機自重總重，最大輪壓，最小輪壓，電機型號功率，起重量，行車工作制度，行吊車輪直徑，航車跨度，航吊起升高度等。

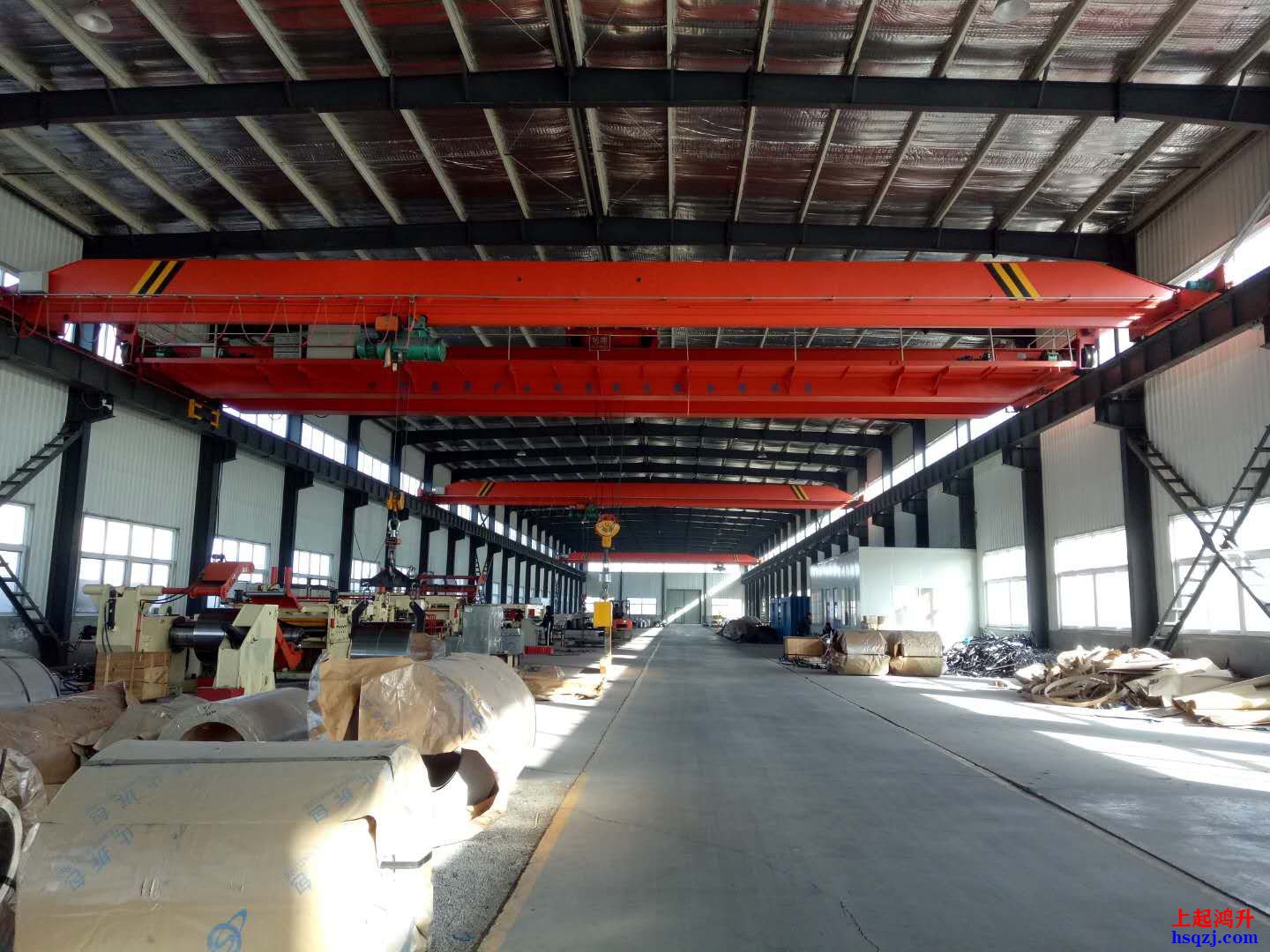

16噸單梁起重機圖片展示：

16噸單梁起重機技術參數表：

16噸行車起重機運行機構	運動速度 m/min		(地)20m/min	(地)30m/min	(室地)45m/min	(室地)60m/min	(室地)75m/min
	速比		58.78	39.38	26.36	19.37	15.88
	電動機	型號	ZDY122-4	ZDY131S-4 ZDR112L1-4	ZDY112L1-4
		功率 kw	1.5kwx2	2.2kwx2	2.2kwx2
		轉速(r/min)	1380r/min
起升機構(電動葫蘆) 及電動葫蘆運行機構	電動葫蘆型式		MD1型電動葫蘆 CD1型電動葫蘆
	起升速度(m/min)		3.5m/min 3.5/0.35m/min
	起升高度H(m)		12米 18米 24米 30米
	運動速度(m/min)		20m/min 30m/min
	電動機		錐形鼠籠型
16噸行車工作制度			A3-A5
16噸單梁行車電源			3相380v 50Hz
16噸行車車輪直徑			φ370mm
16噸行車軌道面寬			37-70mm

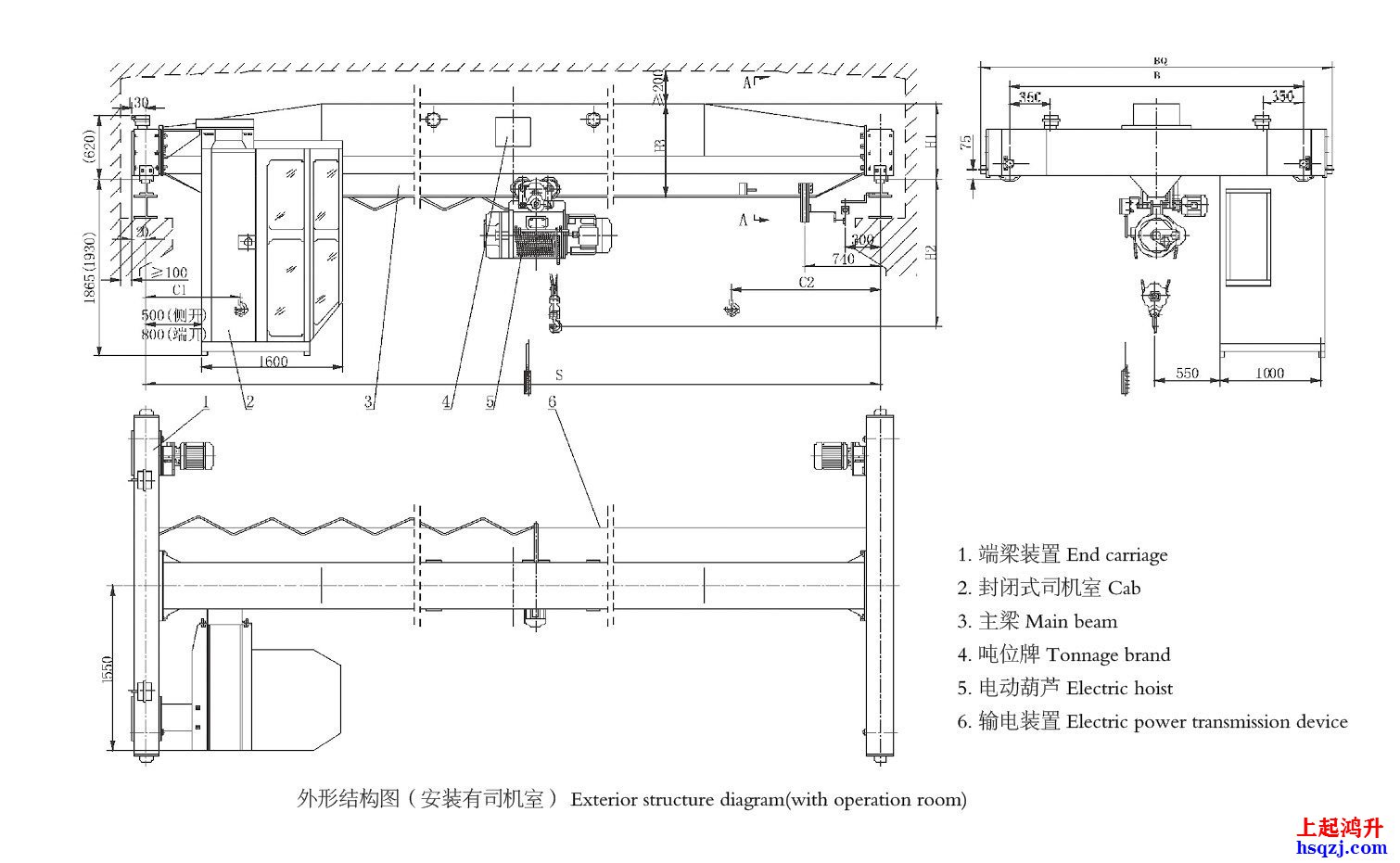

16噸單梁行車外形尺寸圖：

起重量t	跨度m	16噸單梁行車基本尺寸							起重機總量(t)	最大輪壓(t)	最小輪壓(t)
起重量t	跨度m	H1	H2	H3	B	C1	C2	W	起重機總量(t)	最大輪壓(t)	最小輪壓(t)
16	7.5	700mm	2000mm	1000mm	2500mm	1830mm	1230mm	2000mm	3.15/3.61噸	9.01/9.25KN	0.82/0.95KN
	8								3.20/3.71噸	9.12/9.27KN	0.85/0.98KN
	8.5								3.38/3.82噸	9.14/9.29KN	0.88/1.01KN
	9								3.91/3.50噸	9.16/9.31KN	0.91/1.04KN
	9.5								3.62/4.02噸	9.18/9.33KN	0.94/1.07KN
	10								3.65/4.12噸	9.21/9.36KN	0.97/1.10KN
	10.5								3.75/4.23噸	9.23/9.38KN	1.00/1.03KN
	11								3.88/4.33噸	9.25/9.41KN	1.02/1.16KN
	11.5	800mm	2000mm	1100mm	3000mm	1830mm	1230mm	2500mm	3.98/4.46噸	9.30/9.41KN	1.05/1.15KN
	12								4.05/4.58噸	9.33/9.59KN	1.07/1.17KN
	12.5								4.20/4.68噸	9.36/9.62KN	1.09/1.19KN
	13								4.32/4.70噸	9.39/9.65KN	1.11/1.21KN
	13.5								4.42/4.81噸	9.42/9.68KN	1.13/1.23KN
	14								4.35/4.93噸	9.45/9.71KN	1.15/1.25KN
	14.5	900mm	2000mm	1200mm	3000mm	1830mm	1230mm	2500mm	5.30/5.75噸	9.55/9.80KN	1.35/1.45KN
	15								5.40/5.87噸	9.58/9.83KN	1.37/1.47KN
	15.5								5.51/5.99噸	9.61/9.86KN	1.38/1.40KN
16	16	1050mm	2100mm	1400mm	3500mm	1830mm	1230mm	2500mm	6.85/7.36噸	11.74/12.59KN	1.76/1361KN
	16.5								7.00/7.55噸	11.62/11.77KN	1.63/1.78KN
	17								7.15/7.78噸	11.65/11.80KN	1.65/1.80KN
	17.5	1050mm	2100mm	1400mm	3500mm	1830mm	1230mm	3000mm	7.40/7.92噸	12.20/13.50KN	1.75/1.90KN
	18								7.55/8.08噸	12.26/13.56KN	1.79/1.94KN
	18.5								7.70/8.22噸	12.32/13.62KN	1.83/1.98KN
	19								7.75/8.30噸	12.38/13.68KN	1.87/2.02KN
	19.5								7.90/8.45噸	13.44/14.72KN	1.91/2.06KN
	20	1050mm	2100mm	1450mm	3500mm	1830mm	1230mm	3000mm	8.54/9.01噸	13.75/15.05KN	2.05/2.20KN
	21.5								8.67/9.14噸	13.80/15.10KN	2.07/2.22KN
	22								8.80/9.27噸	13.85/15.15KN	2.09/2.24KN
	22.5								8.93/9.40噸	13.90/15.20KN	2.11/2.26KN
