L型16t/3.2t單主梁吊鉤門式起重機參數16噸偏掛門式起重機尺寸

時間：2024-01-18 來源：起重機廠家 瀏覽次數：1

16噸偏掛門式起重機參數尺寸

L型16t/3.2t單主梁吊鉤門式起重機主要技術參數及尺寸，16噸偏掛門式起重機主要技術參數及尺寸，L型16t/3.2t單主梁偏掛門式起重機技術參數表，L型16t/3.2t單主梁偏掛門式起重機外形尺寸表，20噸偏掛起重機主要技術參數及尺寸

16噸偏掛門式起重機圖片

16噸偏掛門式起重機產品介紹

MDG型單主梁吊鉤門式起重機也有MDG型單梁吊鉤門式起重機，MDGL型偏掛門式起重機（L形），MDGC型偏掛門式起重機（C形），MDG型單主梁偏掛門式起重機，MDG型單梁偏掛門式起重機等叫法。

16噸偏掛門式起重機功能作用：

單主梁偏掛門式起重機的支腳做成傾斜或彎曲形，目的在于有較大的橫向空間，一般都是起吊物件較長并需要大角度轉動工作場合，可以讓吊運貨物順利通過兩側支腳。

16噸偏掛門式起重機規格型號：

單梁偏掛門式起重機型號：MDG型、MDGL型、MDGC型、C型、L型；
L形常用起重量：16/3.2噸等規格；
C形常用起重量：16/3.2噸等規格；
常用跨度：19米、21米、22.5米、25米、30米、35.5米等規格、可定做；
常用起升高度：9米、10米、11米、12米、15米、18米、20米等規格、可定制；

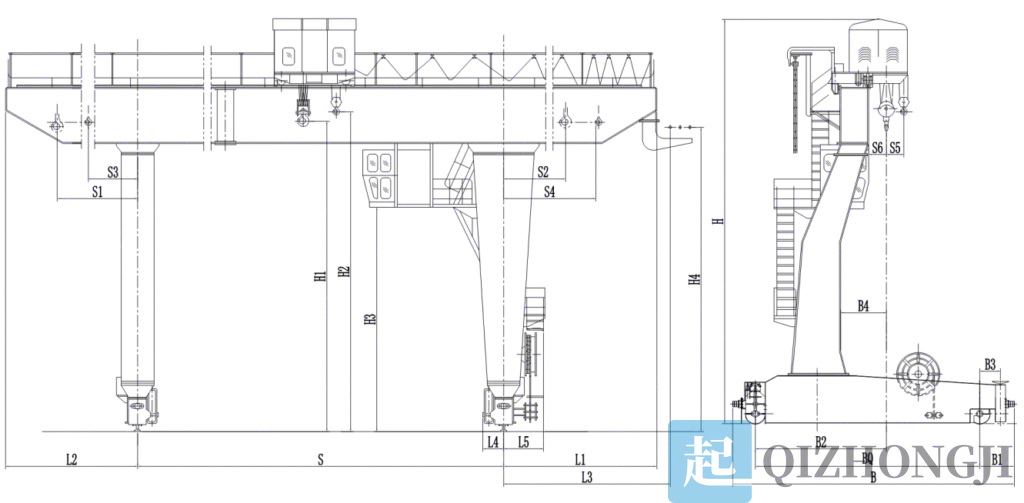

16噸偏掛門式起重機結構圖

16噸偏掛門式起重機技術參數

起重量Cap	主鉤 Main	t	16
	副鉤 Auxiliary		3.2
跨度 Span		m	18	22		26	30	35
起升高度 Lifting Height	主鉤 Main		10				11
	副鉤 Auxiliary		10.5				11.5
工作制度Duty			A5
速度Speed	主鉤Main	m/min	7.9
	副鉤 Auxiliary		11.2
	小車運行 Crab travelling		39.5
	大車運行 Trolley travelling		40.1				47.1
極限尺寸 Limt dimension	L1	mm	7200				9200
	L2		7800				10500
	L		250
	C1		5000				7000
	C2		5000				7000
主要尺寸 Main dimenstion	H		13850				14850
	H1		10				11
	H2		500
	H3		660				762
	B		8750		9250		9500
	W		7000		7500		7500
	K		1150		1250		1350	1450
	L3		650
最大輪壓 Max.Wheel Loading		kN	298	306		307	370	383
電機總功率Total Power		kw	64.6			75.6
薦用鋼軌 Crane Rail Recommended			43kg/m
電源 Power Supply			三相交流 3-Phase A.C.50HZ380V

備注：如您需要更詳細的L型偏掛門式起重機的技術參數，歡迎隨時與我們聯系索要更詳細的技術參數。
