5噸、10噸、16噸QC型電磁雙梁橋式起重機技術參數

時間：2024-01-19 來源：起重機廠家 瀏覽次數：1

QC型電磁雙梁橋式起重機以電磁吸盤做為起升吊具的雙梁起重機，電磁吸盤可拆卸，起重量包括電磁盤自重。常用噸位有5噸、10噸、16噸。跨度一般為10.5至31.5米。工作級別為A6。

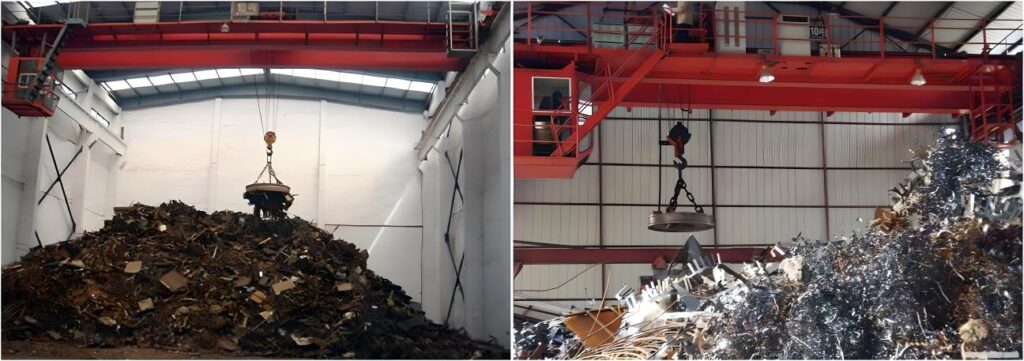

QC型電磁雙梁橋式起重機

QC型電磁橋式起重機適用于冶金工廠在室內或露天的固定夸間較繁重地裝卸及搬運具有磁性的黑色金屬制品與材料（如鋼錠、型鋼、生鐵塊），在機械廠庫房中也常用來搬運鋼料、鐵塊、廢鐵、廢鋼，廢屑等物。我廠小編為大家介紹下5噸、10噸、16噸電磁橋式起重機的主要技術參數。

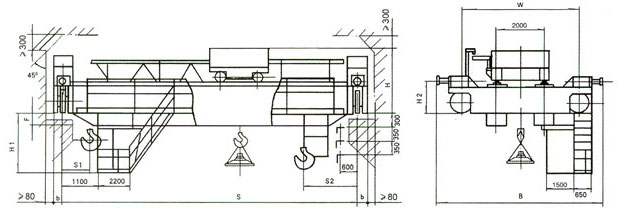

QC型電磁雙梁橋式起重機結構圖
QC型電磁起重機結構圖

5噸、10噸雙梁電磁橋式起重機參數：

起重量			t	5(包括電磁鐵自重)								10(包括電磁鐵自重)
跨度			m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
工作級別				A6
最大起升高度			m	22								22
速度	起升	電磁	m/min	14.8								16.8
		副鉤
	小車運行			43.5								44.2
	大車運行			93				94				86.5
電動機	起升	電磁	kW	YZR200L-6/22								YZR280S-8/45
		副鉤
	小車運行			YZR132M1-6/2.2								YZR132M2-6/4
	大車運行			YZR160M1-6/2×5.5				YZR160M2-6/7.5								YZR160M2-6/7.5
主要尺寸			B	5700				6200				5860				6260
			W	4100				4600				4200				4600
			b	244								274
			LX	2000								2000
			H	1743	1746	1749	1754	1757	1760	1763	1766	2058	2061	2064	2067	2070	2073	2076	2079
			H2	730								845
			S1	1130								1169
			S2	1485								1581
			F	26	176	246	326	476	676	776	926	28	148	278	428	578	728	828	918
重量	小車		t	4.45								5.54
	總重			16.6	18.3	20.4	22.6	25.5	28.6	31.4	34.5	21.6	23.7	26.2	28.9	31.3	34.6	38.1	41.2
最大輪壓			KN	84	89	95	101	110	124	127	136	145	150	162	170	181	190	196	205
電磁吸盤	型號			MW1-6				MW1-16				MW1-16
	吸重		kg	4540				3140				8140
	自重			640				1860				1860
	直徑		mm	776				1180				1180
薦用鋼軌				38kg/m 50kg/m								43kg/m 50kg/m
電源				三相交流 3-Phase 50HZ 380V

16噸雙梁電磁橋式起重機技術參數：

起重量			t	16(包括電磁鐵自重)
跨度			m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
工作級別				A6
最大起升高度			m	16
速度	起升	電磁	m/min	16.8
		副鉤
	小車運行			44.2
	大車運行			86.5				86.9
電動機	起升	電磁	kW	YZR280M-8/55
		副鉤
	小車運行			YZR132M1-6/4
	大車運行			YZR160M2-6/7.5				YZR160L-6/2×11
主要尺寸			B	5860				6260
			W	4200				4600
			b	274
			LX	2000
			H	2060	2063	2066	2069	2072	2075	2078	2081
			H2	845
			S1	1169
			S2	1581
			F	28	148	278	428	578	728	828	918
重量	小車		t	6.1
	總重			28.8	31.0	34.3	37.4	40.5	45.2	49.0	53.4
最大輪壓			KN	249	265	278	291	310	318	328	343
電磁吸盤	型號			MW1-16
	吸重		kg	14140
	自重			1860
	直徑		mm	1180
薦用鋼軌				38kg/m 50kg/m QU80
電源				三相交流 3-Phase 50HZ 380V
