5/5噸10/10噸16/16噸抓斗、吊鉤兩用橋式起重機技術參數(shù)

時間：2024-01-17 來源：起重機廠家 瀏覽次數(shù)：1

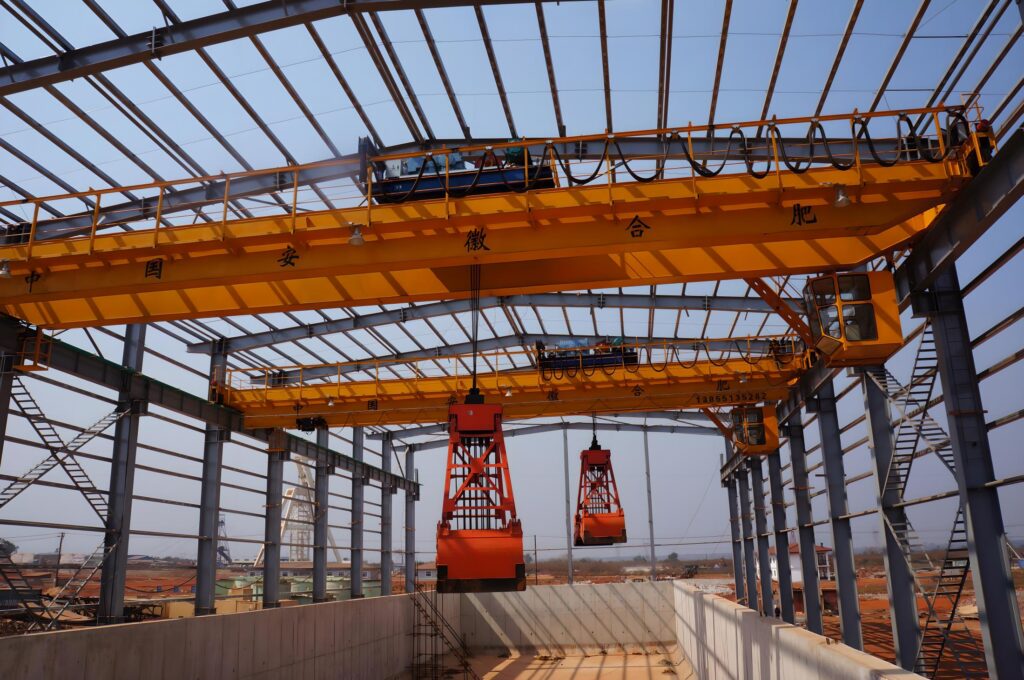

抓斗吊鉤兩用橋式起重機是在散料場所使用較多的一種雙梁橋式起重機，型號為QN，QN型抓斗吊鉤兩用橋式起重機既可使用抓斗抓取各類散狀物料，也可利用吊鉤吊取其他重物。小編為大家介紹下5/5噸、10/10噸、16/16噸抓斗吊鉤兩用橋式起重機的技術參數(shù)。

抓斗、吊鉤兩用橋式起重機

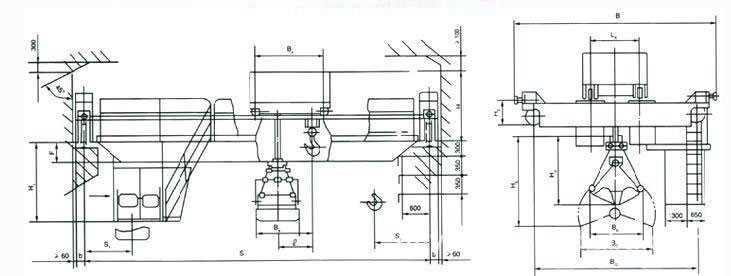

抓斗、吊鉤兩用橋式起重機起重機結構圖：

抓斗吊鉤兩用橋式起重機結構圖

5/5噸10/10噸16/16噸抓斗、吊鉤兩用橋式起重機技術參數(shù)表

起重量 Lifting Weight			t	5/5								10/10								16/16
跨度 Span m				10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	19.5	22.5	25.5	28.5	31.5
最大起升高度Max Lifting Height			m	20/22								18/22								22
工作級別 Working class				A6
速度 Speed	起升 Lift		m/min	40.1/15.4								40.26/14.5								41.8/13
	小車運行 handcar travel			44.6								45.6								43.2
	大車運行 crat travel			93.7					113			112.5			101					98	87.3
電機 Motor	起升 Lift	抓斗 Grab	Type/ kw	YZR225-8/22								YZR208S-10/37								YZR315M-10/75
		吊鉤 Hook		YZR180L-6/15								YZR225M-8/22								YZR250M1-6/37
	小車運行 handcar travel			YZR132M2-6/3.7								YZR160M1-6/5.5								YZR160M2-6/7.5
	大車運行 crat travel			YZR160M2-6/7.5×2			YZR160L-6/11×2					YZR160M2-6/7.5×2			YZR160L-6/11×2					YZR200L-8/15×2
主要尺寸（mm） Main Size			B	6355			6485		7090			6385			6485		7145			6870		7000
			Ba	4000			4100		5000			4000			4100		5000			4800		5000
			BX	3550								4420								5250
			b	230								230			250					250	300
			LX	2000±2								2000±2								2500
			H	1893					1943			2095			2185					2418	2548
			H1	2548	2608	2708	2858	3008	3108	3258	3408	2550	2610	2760	2770	2920	3070	3220	3320	2924	2944	3094	3194	3294
			H2	735					785			785			890					880	1010
			S1	1520								1700(1800)								2175(2275)
			S2	1500								1500(1600)								1575(1675)
			F	128	228	328	478	628	728	878	1028	130	230	380	380	530	680	830	930	544	564	714	814	914
			h	2020								2550								2795
重量 Weight	小車 Handcart		t	7.6(8.4)								11.5(12.5)								19.9(21)
	總重量Total Weight	室內Indoor		22.7	24.4	26.4	29.2	32	36.8	40.5	43.8	26.5	28.4	31.1	35	38.4	43	46.8	50.4	56.4	60.3	64.8	67.7	72
		室外Outdoor		23.7	25.3	27.3	30.1	32.9	37.7	41.4	44.7	27.4	29.3	32.5	35.8	39.3	43.9	47.8	51.2	57.6	61.7	66.2	69.1	73.5
最大輪壓 Max.Wheel Pressure		室內Indoor		10.2	10.9	11.6	12.7	13.1	14.7	15.8	16.8	14.8	15.9	17.3	18.6	19.6	20.9	21.9	22.9	27.3	28.4	30.6	31.7	32.1
		室外Outdoor		10.6	11.3	12	13.1	13.4	15.1	16.1	17.1	15.2	16.3	17.7	19	19.9	21.3	22.3	23.3	27.9	28.8	30.9	32	32.4

抓斗 Grab	型號Model	u	113	109	110	105	106	101	102	127	123	124	119	120	115	116	141	137	138	133	134	129	130
	類型Type		輕型 Light	中型 Medium		重型 Heauy		超重型 spuer heavy		輕型 Light	中型 Medium		重型 Heauy		超重型 spuer heavy		輕型 Light	中型 Medium		重型 Heauy		超重型 spuer heavy
	容積Volume	m3	2.5	1.5		1		0.75		5	3		2		1.5		8	4.8		3.2		2.5
	容重Density	t/m3	≤1	>1-1.7		>1.7-2.5		>2.5-3.3		≤1	>1-1.7		>1.7-2.5		>2.5-3.3		≤1	>1-1.7		>1.7-2.5		>2.5-3.3
	自重 Dead Weight	kg	2633	2549	2615	2506	2568	2479	2546	4800	4803	4866	4850	4913	4730	4793	7841	7993	8143	8008	8159	8155	8305
	主要尺寸（mm）MainSize	Ba	1634	1444		1238		1160		2060	1764		1528		1416		2350	2078		1792		1628
		Bb	2425	2175		2025		1875		2970	2670		2470		2230		3515	3135		2915		2665
		Bc	3120	2740	2900	2530	2690	2340	2500	3900	3430	3590	3220	3380	3920	3080	4380	4050	4250	3750	3950	3430	3630
		Hp	3135	2935	3015	2835	2915	2735	2815	3990	3747	3827	3640	3720	3490	3570	4775	4605	4705	4455	4455	4285	4385
		Hb	-3615	-3385	-3605	-3255	-3475	-3125	-3345	-4560	-4297	-4517	-4125	-4345	-3910	-4130	5530	5243	5483	4979	5219	4811	5051
