20/5噸電動葫蘆雙梁橋式起重機技術參數20/5噸葫蘆雙起重機參數表

時間：2024-01-17 來源：起重機廠家 瀏覽次數：1

20/5噸電動葫蘆雙梁橋式起重機是指起重量為20/5噸，以電動葫蘆作為起升機構的雙梁橋式起重機，該型雙梁行車俗稱葫蘆雙，小編為大家介紹下20/5噸葫蘆雙橋式起重機技術參數。

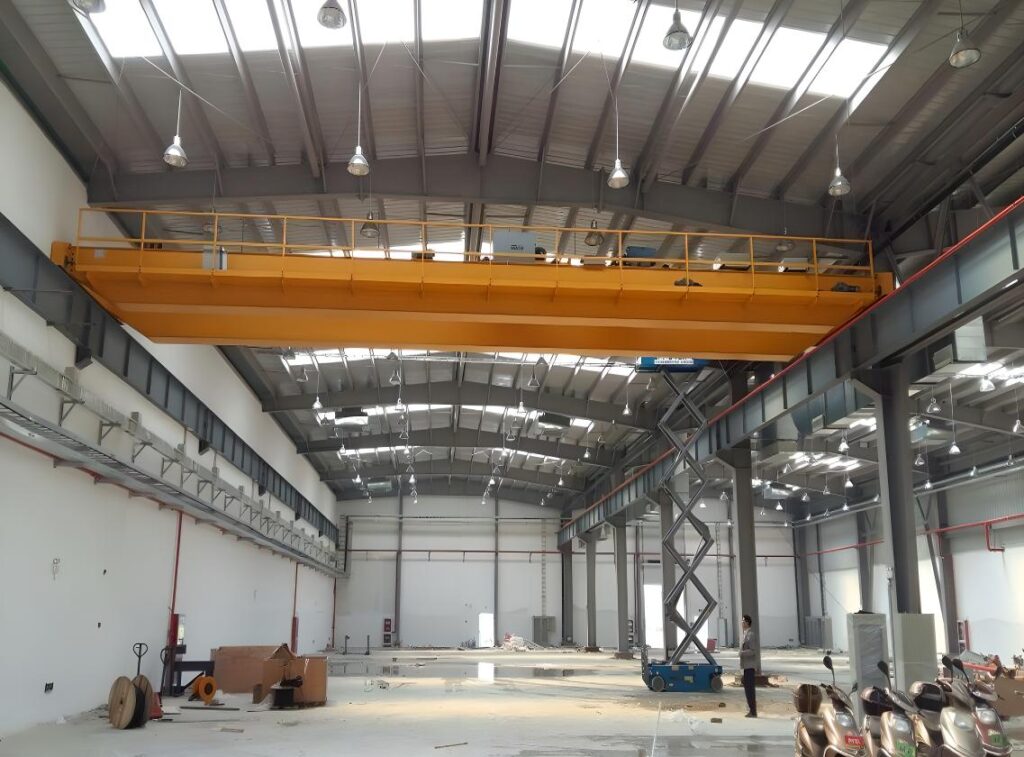

電動葫蘆雙梁橋式起重機圖片

20/5噸葫蘆雙起重機

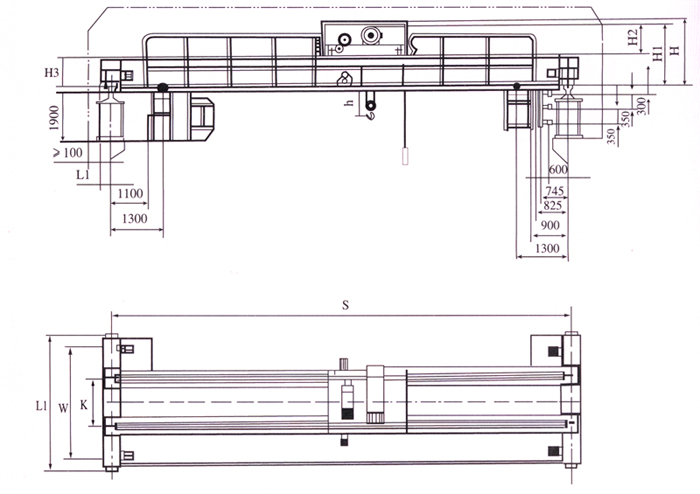

電動葫蘆雙梁橋式起重機結構圖

葫蘆雙橋式起重機結構圖

20/5噸電動葫蘆雙梁橋式起重機技術參數

起重量			t	20/5噸電動葫蘆雙梁橋式起重機
跨度			m	10.5	13.5		16.5				19.5		22.5
提升				6;8;9;12
高度電源				三相交流380V　50HZ
大車運行機構	地面	速度	m/min	28.72
		電動機	型號	YSE90L-4D
		功率	kw	2*1.5					4*1.5
	操縱室	速度	m/min	40
		電動機	型號	YSE90L-4D
		功率	kw	2*1.5					4*1.5
小車	葫蘆型號		m/min	6 CD15－9-A2 　　　12					6 HC084A－8 　　　　12
	起升速度			3.5/8
	運行速度			17
車輪直徑			mm	300
軌道面寬				51-70
最大輪壓			KN	13655		14427		15355		16044		17003
總重量			t	8.4		10.6		14.2		16.8		20.9
主要尺寸
K				1500（H-6m,9m);1800(H-6m,9m)
W				3000(h-6m,9m);3500(H-12m)
L				3550(H-6m,9m);4050(H-12m)
L1				141
H				2157		2304		2408		2508		2658
H1				1917		2067		2171		2271		2421
H2
H3				989		1139		1243		1343		1493
h				-72		-222		-326		-425		-576
